禮拜四早上在CIC沒事幹
等下午安捷倫工程師來架降頻器


結果光補量個除三phase noise就弄到八點四十...
喬學長又堅持要請我吃飯
跑去吃很貴的擔仔麵(自從它事業做大之後反而很少去吃了,變超貴)
搞到沒車回民雄
還好我據點多
意外的回家睡了一晚

禮拜五碩一學弟和喬學長都看我量除二
沒啥意外發生

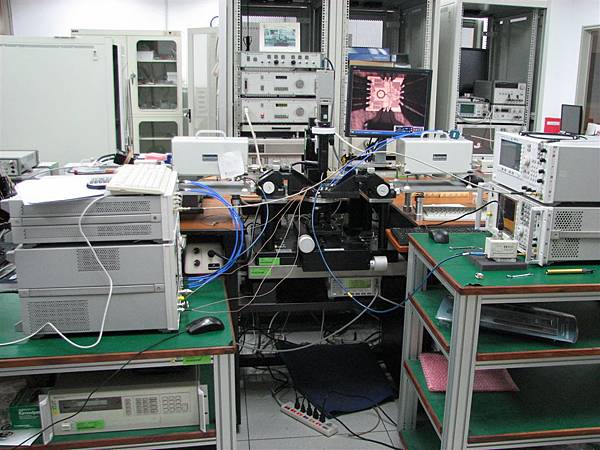

一到台南馬上把針下下去開始量(儀器前晚已經為除二調整好了~)
不過把需要的參數都量完也八點多了Orz















































































這位安捷倫工程師LAB剛買網儀的時候來過學校DEMO!

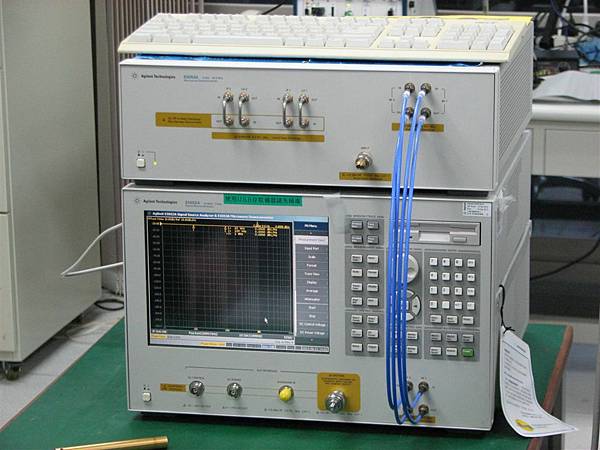

上面這台降頻器是跟安捷倫借的~
有了他才能量到我要的高頻相位雜訊
可是裝了這台之後DIVIDER自己的相位雜訊都抓不到了Orz
還好SSA本體可以超頻~~表定到7GHz實際到7.3GHz還是量得到








禮拜四只能繼續搞除三...


除頻器明明就是個簡單的東西
為啥量測環境可以搞得那麼複雜呢...

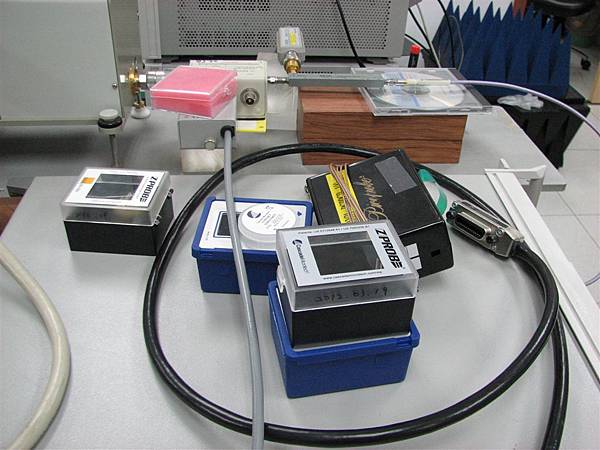

探針們


量除二跟量除三需要的東西幾乎一樣,注入端不用差動訊號還簡單點

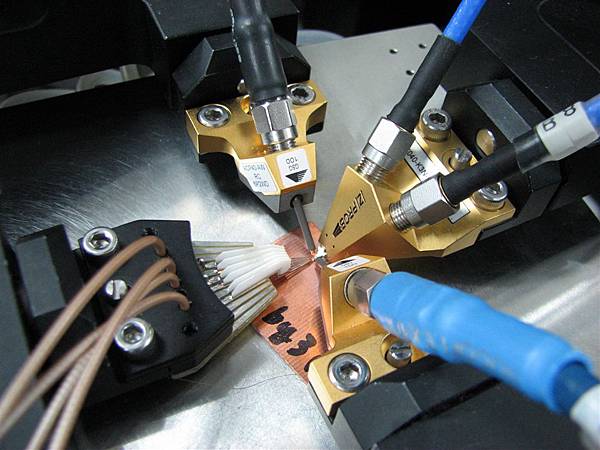

最近拍了很多這種下針圖


控制電壓0V下的最大輸出功率

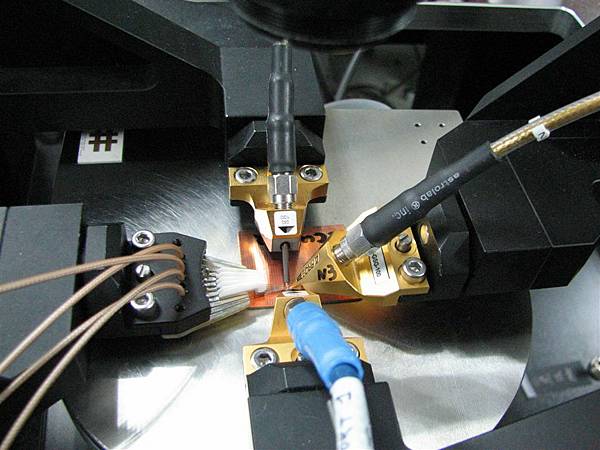

還好有這種針讓我除三可以量....

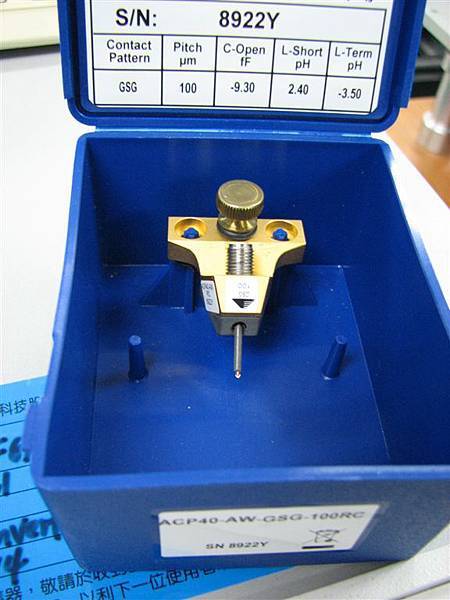

另一種RF針


探針們的家~


6pinDC針


防潮"櫃"

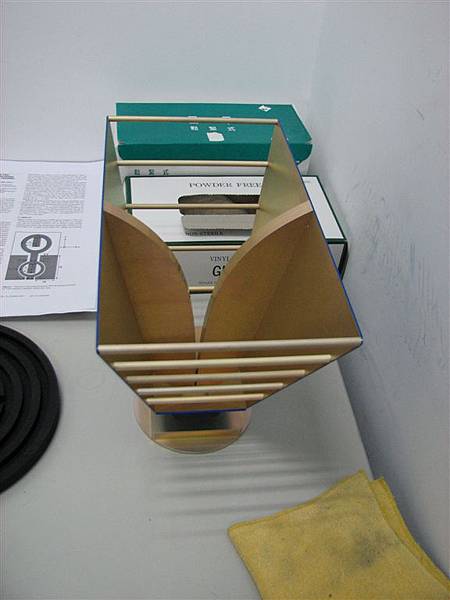

神密的horn
